Канальный угольный фильтр на вытяжке держит запах, если расход воздуха и фланец совпали с воздуховодом и вентилятором. Угольные фильтры Клевер, MagicFilter и ProActive для кафе, мастерских, офисов, производств, домашних оранжерей и гроубоксов.
Клевер М: один фланец, ставят в начало или в конец канала. Клевер П: два фланца, врезка в воздуховод.
Смотреть Клевер →MagicFilter на один фланец ставят на край канала. Модели с префиксом К: два фланца и врезка в магистраль.
Смотреть MagicFilter →ProActive Garden Highpro: кокосовый уголь во флисе, предфильтр, влажность до 65%, ресурс наполнителя 12-18 месяцев.
Смотреть ProActive →Вентилятор вытягивает воздух из помещения, но сам по себе не задерживает запахи. Без фильтра они уходят в соседние комнаты или на улицу. Угольный фильтр ставят на вытяжной воздуховод: поток проходит через слой активированного угля, и молекулы запаха остаются в засыпке за счет адсорбции.
Вытяжка из закрытого помещения с растениями выносит сильный запах и пыльцу. Фильтр ставят на выходе, чтобы очистить воздух до попадания в жилую зону. Тканевый предфильтр стирают чаще смены угля: пыль должна оседать на ткани, а не забивать поры гранул.
При пайке, покраске, работе с клеями, лаками и растворителями вытяжка собирает едкие пары. Уголь задерживает эти запахи на вытяжной линии. Крупную стружку и строительную пыль уголь не ловит: до него обязательно ставят пылевой предфильтр, иначе тяга быстро упадет.
В кафе, зоне кухни, офисе или лаборатории угольная ступень убирает стойкие пищевые и бытовые запахи. На кухне с жаркой жир обязательно задерживают жироуловителем до угля. Модель выбирают по объему помещения и необходимой кратности воздухообмена.
Если на выходе снова появился запах, снизилась тяга или сильнее шумит вентилятор, фильтр пора обслужить. Сначала проверяют предфильтр. Для замены берут расход воздуха в м³/ч и диаметр фланца с таблички вентилятора: две точные цифры вместо подбора на глаз.
Введите размеры комнаты и параметры воздуховода. Калькулятор считает расход по помещению: сначала комната, потом фильтр по м³/ч и фланцу, вентилятор уже под фильтр.
Если вытяжку ещё собираете, калькулятор считает расход по комнате. Если вентилятор уже стоит, две цифры с таблички на нём, фильтр к ним; форму ниже можно не заполнять.

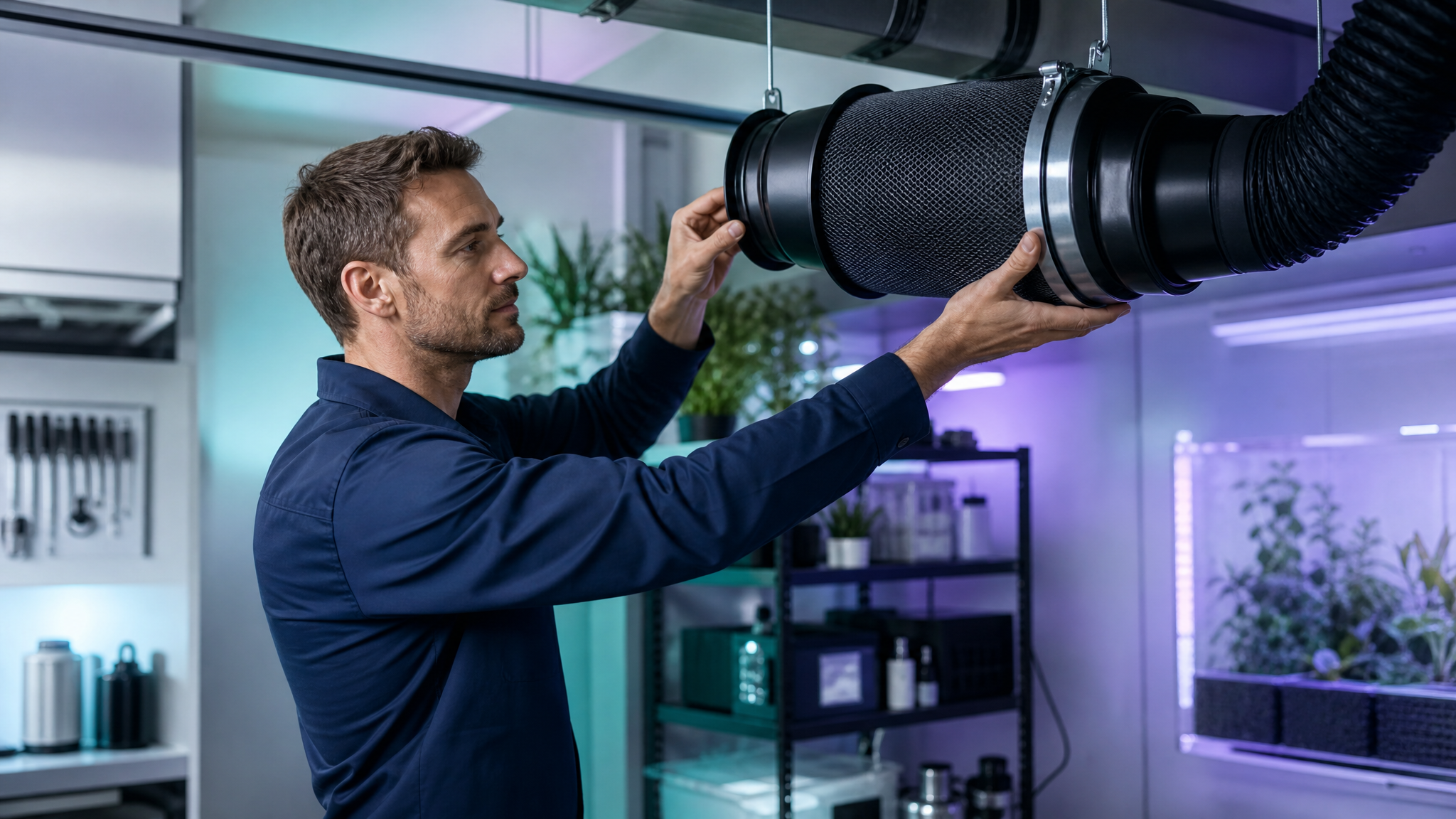

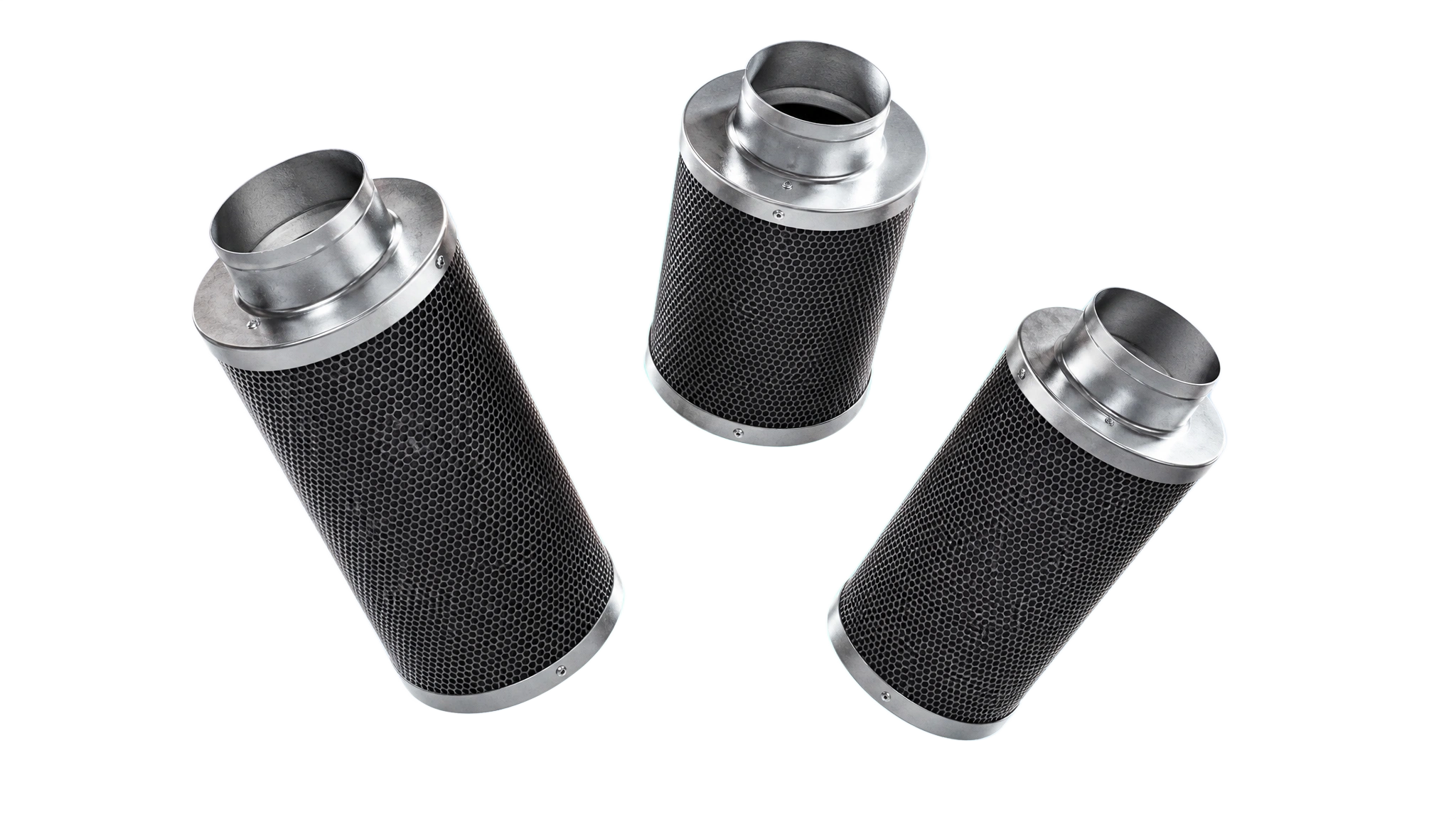

Цилиндр с активированным углем монтируют на круглый воздуховод через соединительный фланец. Воздух проходит сквозь угольную прослойку, где запахи удерживаются адсорбцией. Диаметр фланца подбирают точно под гофру или жесткий канал и вентилятор. В каталоге представлены диаметры 100, 125, 150, 160, 200 мм и крупные модели 250 мм с расходом от 100 до 2500 м³/ч.
Угольная кассета бытовой вытяжки ставится внутрь ее корпуса, чаще всего для работы в режиме рециркуляции. Канальный угольный фильтр рассчитан на непрерывный поток в круглом воздуховоде с канальным вентилятором. А карманные и панельные фильтры G2-F7 для круглых каналов ловят только пыль: запах задерживает именно угольный цилиндр.
Входной корпус имеет 1 фланец и ставится на край канала (Клевер М, входные модели MagicFilter и ProActive). Проходной корпус оснащен 2 фланцами для врезки в разрыв воздуховода (Клевер П и MagicFilter с префиксом К). Воздуховод надевают на патрубок и затягивают хомутом: щель приводит к подсосу воздуха мимо засыпки. Высота патрубка Клевер М 32 мм и П 2x40 мм указывает на длину посадки, а диаметр совпадает с воздуховодом.
Для новой вентиляции сначала считают объем помещения и воздухообмен, подбирают фильтр по м³/ч и диаметру фланца, а вентилятор берут уже под фильтр. Калькулятор подбора на этой странице рассчитывает этот путь. Если вентилятор уже установлен, обе цифры берут с его таблички и закладывают запас 10-15%. Для ProActive вентилятор берут на 20-30% ниже номинала фильтра, на Клевер это правило не переносят.
Пыль и жировые капли задерживают до угля с помощью предфильтра или жироуловителя, иначе гранулы засаливаются и падает тяга. Фильтры Клевер по паспорту не задерживают угарный газ CO и не предназначены для взрывоопасных сред. Допустимая влажность воздуха: ProActive до 65%, Клевер до 70%, MagicFilter до 80% у части моделей.
Три линейки для вытяжной вентиляции различаются конструкцией корпуса, маркой угля и рабочей влажностью. Сначала определяют производительность по помещению или по табличке вентилятора, а затем выбирают бренд под условия эксплуатации.
| Параметр | Клевер | MagicFilter | ProActive |
|---|---|---|---|
| Тип монтажа | Серия М: 1 фланец (на край канала). Серия П: 2 фланца (врезка в воздуховод) | Входные модели на 1 фланец и проходные варианты с префиксом К на 2 фланца | Только входные модели на 1 фланец, установка на край воздуховода |
| Наполнитель | Гранулированный активированный уголь АО Сорбент, марка АР-А | Гранулированный активированный уголь, слой 35-40 мм | Активированный кокосовый уголь с фиксацией многослойным флисом |
| Предфильтр в комплекте? | Докупается отдельно, уточняйте комплектацию карточки | Да, у большинства входных моделей идет в комплекте с подвесами | Да, сменный тканевый предфильтр в комплекте |
| Влажность по паспорту | до 70% | до 80% у части моделей | до 65% |
| Ориентир ресурса наполнителя | Зависит от условий; корпус рассчитан на многолетнюю службу | До 2 лет активности при хранении; смена засыпки по нагрузке | 12-18 месяцев по паспорту линейки |
| Замена угля | Разборный корпус, доступна самостоятельная засыпка гранул | Самостоятельная смена угля у ряда входных моделей со съемным фланцем | Неразборный модуль, заменяется фильтр целиком |
| Кому подходит | Российский разборный корпус из оцинкованной стали. Выбирают серию М для торца или серию П для врезки в воздуховод | Помещения с влажностью до 80%, когда нужен готовый комплект с подвесами и предфильтром | Сухие помещения с влажностью до 65%, где важен легкий корпус и кокосовый уголь без угольной пыли |
Параметры указаны по паспортам производителей. При повышенной влажности, сильной запыленности или плотном потоке запахов ресурс угля вырабатывается быстрее. Точные характеристики конкретного типоразмера смотрите в карточке товара.
Два пути подбора. Если вентиляцию проектируют с нуля, рассчитывают объем комнаты и воздухообмен, выбирают фильтр по м³/ч и диаметру фланца, а вентилятор берут уже под параметры фильтра. Если вытяжка уже смонтирована, обе цифры берут с таблички на вентиляторе и закладывают запас по расходу 10-15%. Калькулятор выше рассчитывает эти параметры, а схемы ниже показывают варианты установки фильтров Клевер на воздуховод.
Схемы показывают варианты размещения: серия М ставится на край канала, а серия П врезается прямо в воздуховод.
Есть два рабочих пути. Если вентиляцию строят с нуля, сначала считают объем комнаты и кратность воздухообмена, подбирают фильтр по м³/ч и фланцу, а вентилятор берут уже под фильтр. Калькулятор на главной считает этот путь. Если вентилятор уже установлен, обе цифры смотрят на его табличке и берут фильтр к нему.
Производительность по воздуху в м³/ч и диаметр соединительного фланца в миллиметрах. Их берут из расчета воздухообмена или с таблички на корпусе вентилятора. В каталоге выбирают модель, у которой пропускная способность не ниже расхода вытяжки, а диаметр фланца совпадает с воздуховодом.
Фильтр выбирают с запасом 10-15% к расходу вентилятора. Этот запас компенсирует аэродинамическое сопротивление угольного слоя, поворотов трассы и постепенное загрязнение предфильтра. Для линейки ProActive вентилятор берут на 20-30% слабее номинала фильтра, но на Клевер это правило не переносят.
Предельная влажность по паспорту: ProActive до 65%, Клевер до 70%, MagicFilter до 80% у части моделей. При влажности выше нормы поры угля заполняются конденсатом и поглощение запахов падает. Паспортный ресурс наполнителя ProActive составляет 12-18 месяцев.
Да, тканевый предфильтр задерживает пыль, пыльцу и ворс до попадания в уголь. Если предфильтр забивается, растет сопротивление и падает тяга вытяжки. Предфильтр стирают или заменяют по мере видимого загрязнения, обычно раз в 2-4 месяца, то есть заметно чаще смены самого угля.
Практичнее вести отдельный воздуховод из каждого помещения. Подключить две линии к одному фильтру можно, если суммарный расход обеих веток посчитан с запасом, трассы герметично сведены, а вентилятор справляется с нагрузкой. Проходной фильтр Клевер П с двумя фланцами как раз врезают в такой общий канал.
Серия М имеет один фланец и ставится на край канала (в начале вытяжки или на ее конце). Серия П имеет два фланца и врезается прямо в разрыв воздуховода. Высота патрубка 32 мм у серии М и 40 мм у серии П указывает на длину посадочного места под хомут, а диаметр выбирают равным диаметру воздуховода.
Уголь не удерживает угарный газ CO и не предназначен для взрывоопасных газов. На кухне он не заменяет жироуловитель: жир необходимо задерживать до угля, иначе гранулы засаливаются и тяга падает. Также канальный цилиндр по своей пропускной способности и конструкции не равен плоской бытовой кассете для кухонной вытяжки.
Оформить заказ можно через корзину каталога или по итогам расчета в калькуляторе. Доставка выполняется по всей России службой СДЭК. Посылку осматривают при получении в пункте выдачи. Вопросы по подбору можно задать по почте info@ugolfilter.ru или телефонам 8-800-511-34-20 и 8-958-172-89-32.
Укажите расход вентилятора и фланец — покажем подходящие угольные фильтры. Или оставьте телефон, перезвоним и поможем с выбором.
